Wohnhaus

ID: 209880848021  /  Datum: 15.04.2011
Datenbestand: Bauforschung
Als PDF herunterladen:
Alle Inhalte dieser Seite: /

Objektdaten

Straße: Hans-Kraut-Gasse
Hausnummer: 3
Postleitzahl: 78050
Stadt-Teilort: Villingen

Regierungsbezirk: Freiburg
Kreis: Schwarzwald-Baar-Kreis (Landkreis)
Wohnplatzschlüssel: 8326074020
Flurstücknummer: keine
Historischer Straßenname: keiner
Historische Gebäudenummer: keine
Lage des Wohnplatzes: Lage des Wohnplatzes

Kartenansicht (OpenStreetMaps)

Durch Ihre Cookie-Auswahl haben Sie die Kartenansicht deaktiviert, die eigentlich hier angezeigt werden würde. Wenn Sie die Kartenansicht nutzen möchten, passen Sie bitte Ihre Cookie-Einstellungen unter Impressum & Datenschutzerklärung an.

Objektbeziehungen

keine

Umbauzuordnung

keine

Weitere Objekte an diesem Wohnplatz

Wohnhaus, Bickenstraße 5 (78050 Villingen)
Wohn- und Geschäftshaus, Brunnenstraße 7 (78050 Villingen)
Wohnhaus, Brunnenstraße 34 (78050 Villingen)
Wohnhaus, Färberstraße 54 (78050 Villingen)
Wohnhaus, Gerberstraße 78 (78050 Villingen)
Wohnhaus, Gerberstraße 55 (78050 Villingen)
Wohnhäuser, Gerberstraße 56-60 (78050 Villingen)
Wohnhaus, Gerberstraße 56 (78050 Villingen)
Wohnhaus, Gerberstraße 57 (78050 Villingen)
Wohnhaus, Gerberstraße 58 (78050 Villingen)
Wohnhaus, Gerberstraße 60 (78050 Villingen)
Wohnhaus, Gerberstraße 68 (78050 Villingen)
Wohnhaus, Gerberstraße 76 (78050 Villingen)
Rabenscheuer, Kanzleigasse 2 (78050 Villingen)
Wohnhaus, Kanzleigasse 8 (78050 Villingen)
Ehem. Hofanlage; Wohn- und Geschäftshaus, Obere Straße 4 (78050 Villingen)
Rietgasse 5 (78050 Villingen, Rietgasse 5)
Waisenhaus, Rietstraße 39 (78050 Villingen, Rietstraße 39)
Wohn- und Lagerhaus, Rosengasse 22 (78050 Villingen)
Wohnhaus, Zinsergasse 14 (78050 Villingen)

Bauphasen

1. Bauphase:
(1364 - 1365)
Datierung der Hölzer im Dachwerk (Errichtung) (d).
Betroffene Gebäudeteile:
keine

2. Bauphase:
(1372 - 1373)
Ein weiteres Ergebniss aus dendrochronologischer Untersuchung im Dachwerk (d).
Betroffene Gebäudeteile:
keine

Besitzer:in

keine Angaben

Fotos

Abbildungsnachweis

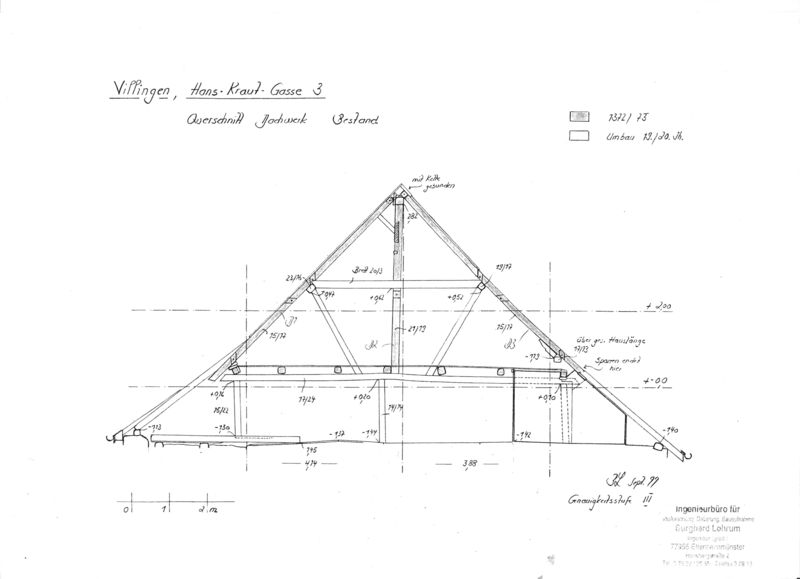

Querschnitt / Wohnhaus in 78050 Villingen (01.06.1999 - Lohrum)

Zugeordnete Dokumentationen

  • Bauhistorische Kurzanalyse des Dachwerks

Beschreibung

Umgebung, Lage:
In Zentrumsnähe
Lagedetail:
  • Siedlung
    • Stadt
Bauwerkstyp:
  • Wohnbauten
    • Wohnhaus
Baukörper/Objektform (Kurzbeschreibung):
Dreigeschossiger Massivbau
Innerer Aufbau/Grundriss/
Zonierung:
keine Angaben
Vorgefundener Zustand (z.B. Schäden, Vorzustand):
keine Angaben
Bestand/Ausstattung:
Reste einer mittelalterlichen Dachwerkskonstruktion.

Konstruktionen

Konstruktionsdetail:
  • Dachform
    • Satteldach
  • Dachgerüst Grundsystem
    • Balkendach mit Rofen ohne innere Tragkonstruktion
Konstruktion/Material:
Der dreigeschossige Massivbau weist zwischen zwei massiven Giebelbrandwänden Reste einer mittelalterlichen Dachwerkskonstruktion auf, die um 1365 (d) datiert. Für diese Zeit liegt die Errichtung in Form eines Pfettendachs mit einer Firstpfette und je zwei Seitenpfetten. Zusammen mit einem Zwischengebälk über der unteren Dachwerkebene überspannten die Hölzer eine lichte Weite von ca. 8 m. Auf den Pfetten lagen die Rofen auf.
In etwa ein Jahrzehnt später, wurde es notwendig eine entlastende Binderkonstruktion einzubauen. Sie wurde in der Mitte des Dachwerks angeordnet und wirkte vergleichbar einem Hängewerk. Abgesetzt vom eigentlichen Gebälk des Unterbaus wurde der Binderdach- bzw. Zugbalken durch je zwei seitliche und ein mittiges Hängeholz abgehängt. Über die aufgelegten Längshölzer wurden beide Hölzer beansprucht und gaben die Lasten als Zugkomponenten an die Sparren weiter. Diese wirkten als Strebenpaar und leiteten die Summe aller Kräfte als Schubkräfte in den Binderdachbalken ein.
Der vorhandene Binderrest stellt aktuell noch einen Torso seiner ursprünglichen Form dar, weswegen die für das Deckengebälk entlastende Wirkung aufgehoben, vielmehr ins Gegenteil verkehrt wird; d.h. die Binderquerachse wirkt heute als reine Schwergewichtsscheibe. Das gesamte Dachwerk trägt sich an dieser Stelle ab und belastet das Deckengebälk über dem 2. OG. Dieses veränderte Abtragungsverhalten bedingt im Unterbau ein inneres Traggerüst, das die sich akkumulierenden Lasten in den Untergrund abträgt. Ist dieses Tragewerk intakt, so beziehen sich eventuelle Bedenken nur auf die eingeschränkte Nutzbarkeit eines durch Abfangvorrichtungen verstellten Grundrisses.
