Wehr Neuenbürg an der Enz, Badwehr T215

ID: 127511736516  /  Datum: 23.09.2024
Datenbestand: Bauforschung
Als PDF herunterladen:
Alle Inhalte dieser Seite: /

Objektdaten

Straße: Badweg
Hausnummer: 9, 11
Postleitzahl: 75305
Stadt-Teilort: Neuenbürg
Regierungsbezirk: Karlsruhe
Kreis: Enzkreis (Landkreis)
Wohnplatzschlüssel: 8236043000
Flurstücknummer: keine
Historischer Straßenname: keiner
Historische Gebäudenummer: keine
Lage des Wohnplatzes: Lage des Wohnplatzes
Geo-Koordinaten: 48,8384° nördliche Breite, 8,5977° östliche Länge

Kartenansicht (OpenStreetMaps)

Durch Ihre Cookie-Auswahl haben Sie die Kartenansicht deaktiviert, die eigentlich hier angezeigt werden würde. Wenn Sie die Kartenansicht nutzen möchten, passen Sie bitte Ihre Cookie-Einstellungen unter Impressum & Datenschutzerklärung an.

Objektbeziehungen

keine

Umbauzuordnung

keine

Weitere Objekte an diesem Wohnplatz

keine

Bauphasen

1. Bauphase:
(1904)
Errichtung der Stauanlage zu Zwecken der Flößerei, Floßstube am linken Enzufer.
Betroffene Gebäudeteile:
keine
Lagedetail:
  • Siedlung
    • Randlage
Bauwerkstyp:
  • Bauten für Transport und Verkehr
    • Staustufe
2. Bauphase:
(1919)
Gesuch um Stauerhöhung um 0,25 m für mehr Wasserkraft für das E-Werk.
Neue Stauhöhen werden genehmigt, die Konstruktion bleibt gleich.
Betroffene Gebäudeteile:
keine
3. Bauphase:
(1990)
Elektrifizierung des Wehres mit Bedienung über das neu errichtete Antriebshaus.
Betroffene Gebäudeteile:
keine
4. Bauphase:
(1999)
Sanierung der Sohle unter dem Wehr Ober- sowie Unterwasser nach Feststellung von großflächigen Unterspülungen.
Abbau der Technik im Antriebshäuschen. Anschließend: Fernregulierung über das Turbinenhaus flussabwärts. Inzwischen nur noch WF4 steuerbar.
Betroffene Gebäudeteile:
keine

Besitzer:in

keine Angaben

Fotos

Abbildungsnachweis

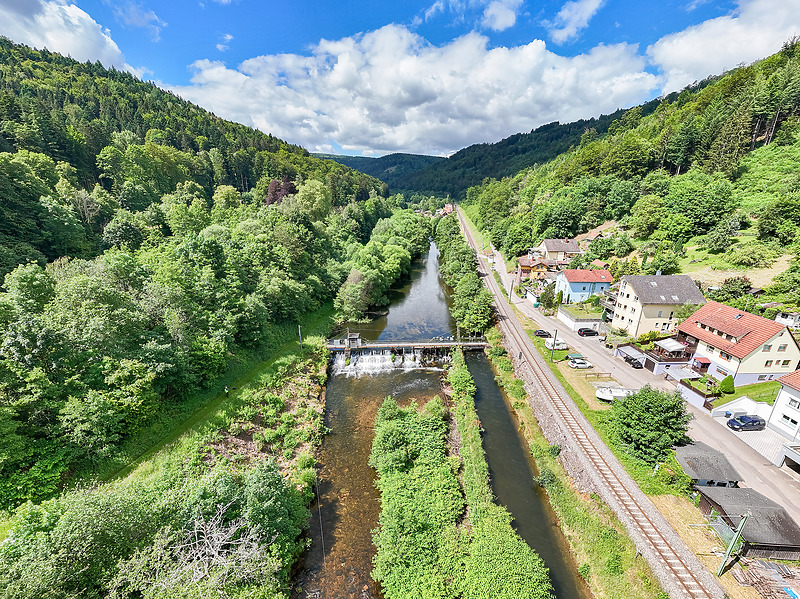

Wehr Neuenbürg an der Enz. Schräg-Luftbild, Blick in Richtung Südwest (enzaufwärts). Sicht von Unterwasser mit Lage des Flusses Enz im Tal / Wehr Neuenbürg an der Enz, Badwehr T215 in 75305 Neuenbürg, keine genauere Zuordnung (06/2024 - baumass GbR - architekturvermessung & baudokumentation, Dipl.-Ing. Meike Hoffmann, Dipl.-Ing. Marc Wietheger )
Abbildungsnachweis

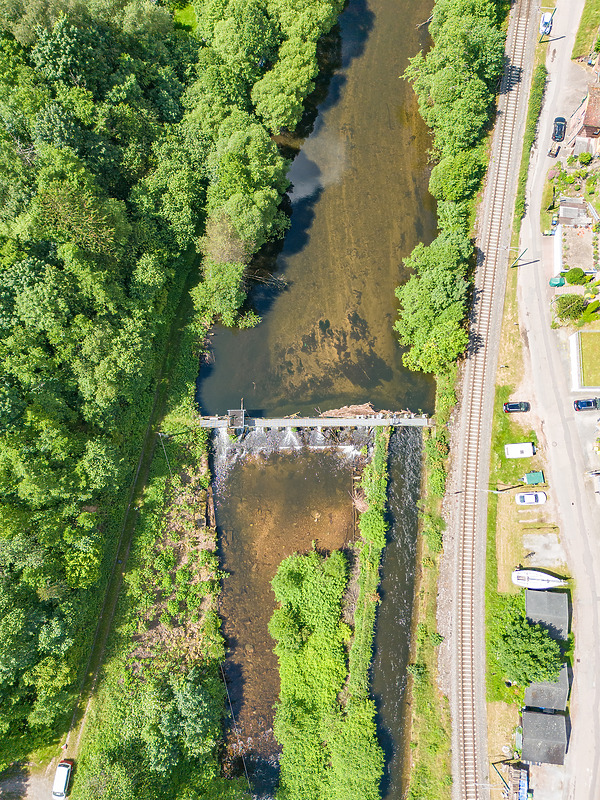

Wehr Neuenbürg an der Enz, Senkrecht-Luftbild. Am Tag der Aufnahme (11.06.2024) war der Wasserpegel hoch, Tage zuvor hatte es stark geregnet. Rechts der Oberwasserkanal (Seitenkanal) zum Kraftwerk enzabwärts / Wehr Neuenbürg an der Enz, Badwehr T215 in 75305 Neuenbürg, keine genauere Zuordnung (06/2024 - baumass GbR - architekturvermessung & baudokumentation, Dipl.-Ing. Meike Hoffmann, Dipl.-Ing. Marc Wietheger )
Abbildungsnachweis

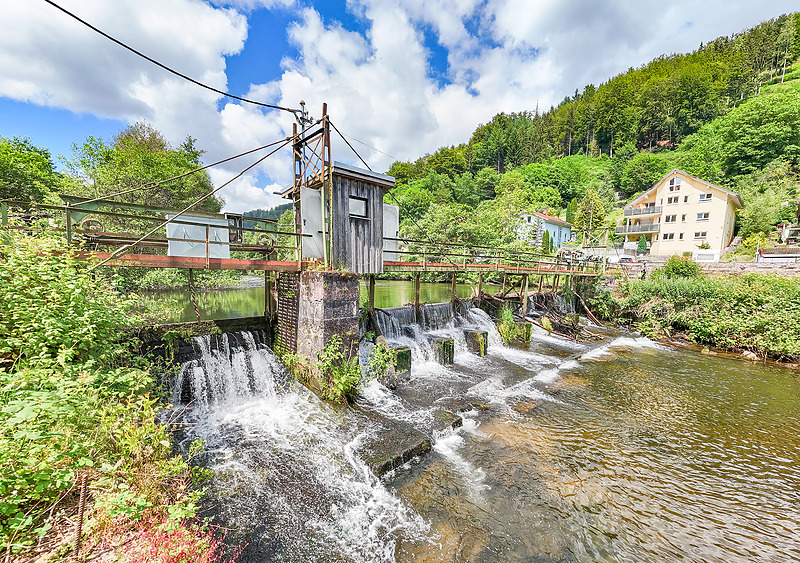

Wehr Neuenbürg an der Enz. Das Wehr von Osten, links Wehrfeld 4 (Floßgasse) / Wehr Neuenbürg an der Enz, Badwehr T215 in 75305 Neuenbürg, keine genauere Zuordnung (06/2024 - baumass GbR - architekturvermessung & baudokumentation, Dipl.-Ing. Meike Hoffmann, Dipl.-Ing. Marc Wietheger )
Abbildungsnachweis

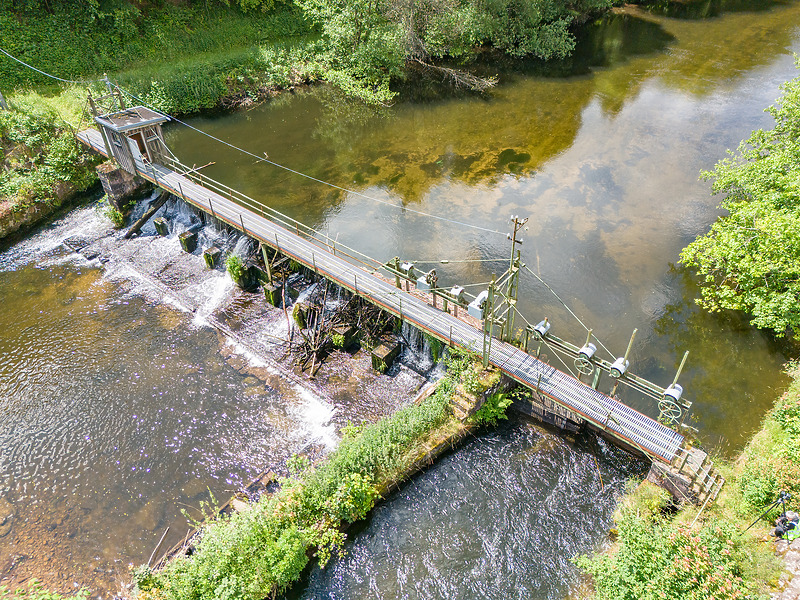

Wehr Neuenbürg an der Enz. Schräg-Luftbild des Wehres von Osten / Wehr Neuenbürg an der Enz, Badwehr T215 in 75305 Neuenbürg, keine genauere Zuordnung (06/2024 - baumass GbR - architekturvermessung & baudokumentation, Dipl.-Ing. Meike Hoffmann, Dipl.-Ing. Marc Wietheger )
Abbildungsnachweis

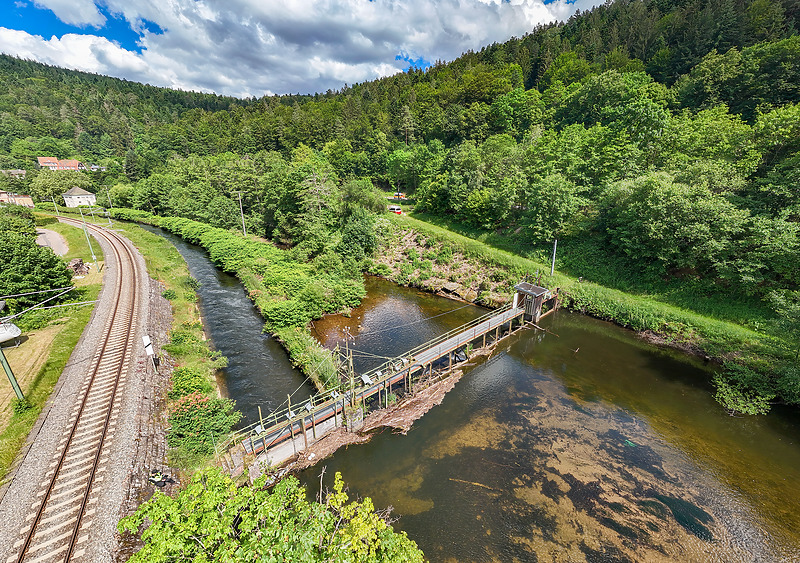

Wehr Neuenbürg an der Enz. Schräg-Luftbild von Westen mit Blick von Oberwasser enzabwärts. Linker Hand der Bahndamm. Am rechten Enzufer unmittelbar ein Wirtschaftsweg / Wehr Neuenbürg an der Enz, Badwehr T215 in 75305 Neuenbürg, keine genauere Zuordnung (06/2024 - baumass GbR - architekturvermessung & baudokumentation, Dipl.-Ing. Meike Hoffmann, Dipl.-Ing. Marc Wietheger )
Abbildungsnachweis

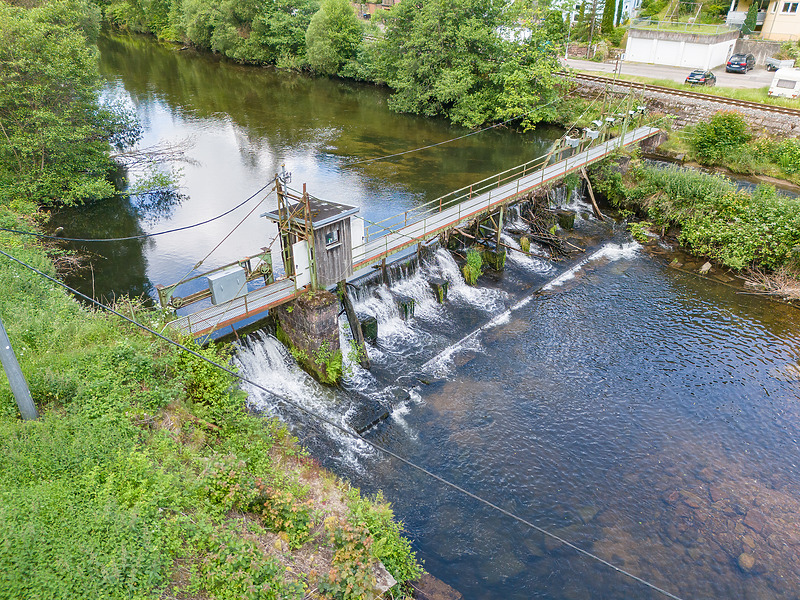

Wehr Neuenbürg an der Enz. Schräg-Luftbild von Norden / Wehr Neuenbürg an der Enz, Badwehr T215 in 75305 Neuenbürg, keine genauere Zuordnung (06/2024 - baumass GbR - architekturvermessung & baudokumentation, Dipl.-Ing. Meike Hoffmann, Dipl.-Ing. Marc Wietheger )

Zugeordnete Dokumentationen

  • Abbruchdokumentation

Beschreibung

Umgebung, Lage:
Das Wehr liegt südwestlich der Stadt Neuenbürg am Fluss Enz. Im Norden wird es unmittelbar durch den parallel zum Fluss geführten Bahndamm flankiert, im Süden mit etwas Abstand durch die Bundesstraße B294. Von dieser aus führt ein Wirtschaftsweg zum südlichen Stegzugang.
Lagedetail:
  • Einzellage
    • allgemein
Bauwerkstyp:
  • Bauten für Transport und Verkehr
    • Staustufe
Baukörper/Objektform (Kurzbeschreibung):
Die Staustufe besteht aus einem als Stahl-Fachwerk-Konstruktion ausgebildeten 1,20 m breiten und 38,60 m langen Wehrsteg, der die insgesamt vier Wehrfelder überspannt, welche sich zwischen den betonierten Uferwiderlagern und zwei Wehrpfeilern im Fluss aufspannen.
Innerer Aufbau/Grundriss/
Zonierung:
Die Staustufe besitzt vier Wehrfelder mit zwei in den Flusslauf betonierten Wehrpfeilern: der 1,11 m breite nördliche Wehrpfeiler 1, geht über 4 Stufen unmittelbar in die ca. 1,10 m tiefer liegende Seitenwand des Seitenkanals („Oberkanal“) über, welcher die Wassermassen zum Kraftwerk führt. Der südliche Wehrpfeiler 2 trennt mit Abmessungen von 1,17 x 3,0 m die Floßgasse (Wehrfeld 4) von den Aushebewänden (Wehrfeld 3) in der Mitte des Flusses.
Das Wehrfeld 1 zum Seitenkanal ist ca. 5,60 m breit, das Wehrfeld 2 (Grundablass) und 3 mit den Aushebe-Wänden insgesamt ca. 25 m. Wehrfeld 4, die Floßgasse, misst etwa 4,30 m Breite.
Vorgefundener Zustand (z.B. Schäden, Vorzustand):
Das Wehr ist in keinem guten Zustand. An vielen Stellen findet sich starke Rostbildung. Die gesamte Konstruktion ist deformiert. Neben den Geländern weisen auch einige Zugstäbe Knick-Verformungen auf.
Die Fachwerkkonstruktion auf Wehrfeld 1 verkippt um 11 cm Richtung Flussmitte. Die Wehrtafeln sind teils gebrochen und nicht mehr steuerbar. Auch sind einige der Haken an den U-Profilen der Stege abgebrochen, welche die Ketten der Aushebewände halten.
Bestand/Ausstattung:
keine Angaben

Konstruktionen

Konstruktionsdetail:
  • Verwendete Materialien
    • Beton
    • Eisen
    • Holz
  • Skelettbau
    • Eisen- und Stahlskelett
Konstruktion/Material:
Das Wehr besteht aus einer Konstruktion aus Stahl der Rombacher Hüttenwerke aus dem lothringischen (heutigen) Rombas. Es wurden hier Formeisen der Rombacher Stahl- und Walzwerks-Erzeugnisse verwendet: NP-Profile (Normal-Profile), hauptsächlich U-, L- und T- Profile sowie Flacheisen. Die Stahlkonstruktion ist mehrfach gestrichen, als oberen Anstrich findet sich ein grüner Lack, darunter ein rötlicher Rostschutzlack.
