Spital, "Armensaal"

ID: 133378938218  /  Datum: 19.04.2023
Datenbestand: Bauforschung
Als PDF herunterladen:
Alle Inhalte dieser Seite: /

Objektdaten

Straße: Rheinstraße
Hausnummer: 55
Postleitzahl: 79761
Stadt-Teilort: Waldshut

Regierungsbezirk: Freiburg
Kreis: Waldshut (Landkreis)
Wohnplatzschlüssel: 8337126038
Flurstücknummer: keine
Historischer Straßenname: keiner
Historische Gebäudenummer: keine
Lage des Wohnplatzes: Lage des Wohnplatzes

Kartenansicht (OpenStreetMaps)

Durch Ihre Cookie-Auswahl haben Sie die Kartenansicht deaktiviert, die eigentlich hier angezeigt werden würde. Wenn Sie die Kartenansicht nutzen möchten, passen Sie bitte Ihre Cookie-Einstellungen unter Impressum & Datenschutzerklärung an.

Objektbeziehungen

keine

Umbauzuordnung

keine

Weitere Objekte an diesem Wohnplatz

Wohngebäude (79761, Rheinstraße 25)
Kath. Pfarrkirche Maria Himmelfahrt, Kirchplatz 6 (79761 Tiengen)
Geschäftshaus (79761 Waldshut-Tiengen, Kaiserstraße 74)
Wohnhaus, Kaiserstraße 81/83 (79761 Waldshut-Tiengen)
Unteres Tor, sog. Basler Tor, Kaiserstraße 87 (79761 Waldshut-Tiengen)
Ehem. Wohnhaus, jetzt Altenheim (sog. Haberer-Haus), Rheinstraße 55 (79761 Waldshut-Tiengen)
Königsfelder Hof (79761 Waldshut, Amtshausstraße 1)
Wohnhaus (79761 Waldshut, Amtshausstraße 3)
Wirtshaus zum Wilden Mann, Kaiserstraße 18 (79761 Waldshut)
Wohnhaus, Kaiserstraße 31 (79761 Waldshut)
ehem. Spital, Kaiserstraße 93-101 (79761 Waldshut)
Wohngebäude (79761 Waldshut, Rheinstraße 27)
Wohnhaus, Rheinstraße 51 (79761 Waldshut)
Wohnhaus, Rheinstraße 6 (79761 Waldshut)
Gottesackerkapelle, Von-Kilian-Straße 3 (79761 Waldshut)
Gartenhäuschen, Waldtorstraße 5 (79761 Waldshut)
Wohnhaus, Wallstraße 50 (79761 Waldshut)

Bauphasen

Kurzbeschreibung der Bau-/Objektgeschichte bzw. Baugestaltungs- und Restaurierungsphasen:

Die Umfassungswände des Gebäudes stammen wohl von verschiedenen Vorgängerbauten. Die Trennwand zur Kapelle wurde zusammen mit dieser wohl im 17. Jahrhundert zwischen bestehende Mauern eingezogen. Im Jahr 1710 erfolgte eine Entkernung des Gebäudes sowie der Einbau des gesamten hölzernen Innengerüsts zusammen mit dem Dachwerk. Später folgte die Erschließung des Obergeschosses durch die Außenstreppe anstelle einer bestehenden Innentreppe als auch der Einbau eines Ladegiebels. Schließlich in den 1980er Jahren wird die Kapellensakristei eingebaut.
Der 1710 umgesetzte Umbau schuf einen reinen Lagerbau ohne jegliche Anzeichen für eine beabsichtigte oder auch nur temporäre Wohnnutzung, sodass die Bezeichnung ‚Armensaal' für das Gebäude in dieser Form nicht zutreffen kann.


1. Bauphase:
(0)
Umfassungswände, wohl von verschiedenen Gebäuden
Betroffene Gebäudeteile:
Betroffene Gebäudeteile
  • Erdgeschoss
  • Obergeschoss(e)
Lagedetail:
  • Siedlung
    • Stadt

2. Bauphase:
(1600 - 1699)
Trennwand zur Kapelle zusammen mit der Kapelle errichtet. Diese nach Baudetails wohl aus dem 17. Jahrhundert und nicht aus dem Gründungsjahr des Spitals (1422).
Betroffene Gebäudeteile:
Betroffene Gebäudeteile
  • Erdgeschoss
  • Obergeschoss(e)
Lagedetail:
  • Siedlung
    • Talschaft
Bauwerkstyp:
  • Bauten für Wohlfahrt und Gesundheit
    • Spital

3. Bauphase:
(1710)
Umbau des Gebäudes (d 1710/11, i 1710): neue Deckenlagen mi Stützgerüst im Erdgeschoss und ein Dachwerk mit Hängerwerk gezimmert; Einbau der Türgewände der Zugangstüren ins Erdgeschoss und zum Keller sowie einer einstigen Verbindungstür ins Obergeschoss.
Betroffene Gebäudeteile:
Betroffene Gebäudeteile
  • Erdgeschoss
  • Obergeschoss(e)
  • Dachgeschoss(e)
Lagedetail:
  • Siedlung
    • Stadt
Bauwerkstyp:
  • Bauten für Wohlfahrt und Gesundheit
    • Spital

4. Bauphase:
(1710 - 1800)
Als Zugang zum Obergeschoss wurde die Innentreppe durch eine Außentreppe ersetzt.
Betroffene Gebäudeteile:
Betroffene Gebäudeteile
  • Erdgeschoss
  • Obergeschoss(e)
Lagedetail:
  • Siedlung
    • Stadt
Bauwerkstyp:
  • Bauten für Wohlfahrt und Gesundheit
    • Spital

5. Bauphase:
(1800 - 1899)
Einbau eines Ladegiebels mit schwenkbarem eisernem Auslegerkran oberhalb der Außentreppe, dem Teile des Dachwerks zum Opfer fielen.
Betroffene Gebäudeteile:
Betroffene Gebäudeteile
  • Dachgeschoss(e)
Lagedetail:
  • Siedlung
    • Stadt
Bauwerkstyp:
  • Bauten für Wohlfahrt und Gesundheit
    • Spital

6. Bauphase:
(1980 - 1989)
Einbau des Sakristeiraums im Erdgeschoss.
Betroffene Gebäudeteile:
Betroffene Gebäudeteile
  • Erdgeschoss
Lagedetail:
  • Siedlung
    • Stadt

Besitzer:in

keine Angaben

Fotos

Abbildungsnachweis

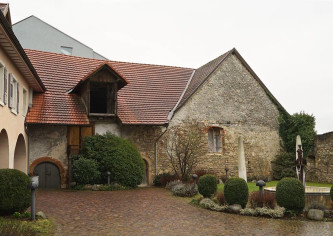

Ansicht von Süden / Spital, "Armensaal" in  	79761 Waldshut, Waldshut-Tiengen (05.2016 - S. King)

Zugeordnete Dokumentationen

  • Bauhistorische Kurzanalyse

Beschreibung

Umgebung, Lage:
Der aus mehreren Baukörpern bestehende Baukomplex des ehemaligen Waldshuter Spitals besetzt die Ecksituation der mittelalterlichen Stadtanlage zwischen Steilhang zum Rhein und Grabenbereich und dehnt sich in eine halbrunde Eckbastion aus.
Lagedetail:
keine Angaben
Bauwerkstyp:
keine Angaben
Baukörper/Objektform (Kurzbeschreibung):
Der Baukomplex des ehemaligen Spitals besteht aus mehreren Baukörpern, die L-förmig nördlich und östlich um einen Hofraum angeordnet sind. Der ‚Armensaal‘ bildet den Ostflügel, der südlich bis unmittelbar an die Hangkante reicht und östlich an ein Nachbargrundstück stößt.
Der Bau umfasst zwei Vollgeschosse und einen hohen gewölbten Kellerraum, welcher sich nicht über die gesamte Grundfläche erstreckt. Das Dach besitzt gewissermaßen die Form eines Satteldachs, das an seinem südlichen Ende in westlicher Richtung um die Ecke geführt ist und über der westlichen Hofwand mit einem Quergiebel abschließt.
Da die Umfassungswände von älteren, wohl auch unterschiedlichen Gebäuden herrühren, bilden sie auch im Grundriss keine regelmäßige Einheit, sondern haben z. B. Versprünge.

Zum südlichen Hofflügel
Die südliche Hofmauer in ihrem geraden Verlauf und ihrem Maueransatz am westlichen Ende geht auf ein Gebäude zurück, das den Hofraum auf der Südseite begrenzte. Sein Umriss wird vom hohen Quergiebel des ‚Armensaals‘ nachgezeichnet, denn die L-förmig um die Ecke geführte Dachform diente der Verbindung beider Flügel. Die Hofwand stieß wohl stumpf an und wäre somit nachträglich dem Vorgängerbau des Ostflügels angefügt worden. Die Türöffnung im Obergeschoss ist für die heutige Situation falsch herum mit dem Gewände zum Inneren und der Türnische nach außen ausgerichtet und führt ins Leere. Als der Südflügel noch stand, diente sie zu dessen Erschließung oder der inneren Verbindung auf Obergeschossebene. Diese dürfte ebenfalls als Lagerraum gedient haben und aus der Zeit des Umbau 1710 stammen.
Innerer Aufbau/Grundriss/
Zonierung:
Das Erdgeschoss des Baus besteht aus einem großen Raum, welcher durch Ständer bzw. ein Wandstück mit Kantholzfüllung in drei Schiffe unterteilt ist. Der Zugang erfolgt von Westen. Im nördlichen Bereich ist der von Außen zugängliche Kellerabgang eingebaut sowie heute, daran anschließend der Sakristeiraum der Spitalkapelle, welche sich nördlich des Armensaals befindet.
Das Obergeschoss wird von einem einzigen Raum gebildet, welcher durch einen Außenzugang mit Außentreppe oder eine Treppe aus dem Erdgeschoss im Inneren erschlossen ist.
Die nördliche Umfassungswand bildet die Trennwand zur Kapelle und läuft an beiden Anschlüssen mit stumpfer Stoßfuge gegen West- und Ostwand, wonach er nachträglich zwischen die älteren Außenwände gesetzt worden ist. Die Trennwand müsste demzufolge mindestens auf die Zeit der Einrichtung der Kapelle zurückgehen und wurde vermutlich zur Schaffung derselben errichtet.
Die Südwand des Gebäudes verläuft in einem seltsamen Zickzack, dessen westliches Ende mit der sich weiter nach Westen erstreckenden südlichen Hofwand eine gerade Flucht bildet. Hier wäre eigentlich die Stadtbefestigung zu erwarten, wie auch die halbrunde Eckbastion deutlich macht. Zumindest augenscheinlich gehört der gerade Mauerzug mit seinen gleichförmig hochrechteckigen, gefasten Fensteröffnungen einem Gebäude an, sodass besagte Zickzacksituation durch den Anschluss an die Stadtmauer bzw. andere Baulichkeiten zustande gekommen sein dürfte. Aufgrund weiterer Baubefunde bleibt überdies fraglich, ob im Bereich des Spitals überhaupt ins Mittelalter zu datierende Teile der Stadtbefestigung zu finden sind.
Im Obergeschoss lässt eine zugesetzte Öffnung vermuten, dass sich hier ein Durchgang in der Tradition eines Wehrgangs befunden hat.
Innerhalb der zum Hofraum gelegenen Westwand befindet sich eine breite Türöffnung mit
rundbogigem, gefastem Gewände, das zum Inneren gerichtet ist.

Obergeschoss und Dachraum dienten offensichtlich als Lagerraum. Für das Erdgeschoss darf für die Bauzeit 1710 dasselbe gelten. Welche Funktion die abgetrennte östliche Längszone hatte und von woher sie zugänglich war, konnte nicht ergründet werden.
Vorgefundener Zustand (z.B. Schäden, Vorzustand):
keine Angaben
Bestand/Ausstattung:
Im Obergeschoss legt der teilweise vorhandene, mit Ritzungen versehene Wandputz nahe, dass hier ein oder mehrere wohnlich eingerichtete Räume in dem ansonsten nicht bewohnten Gebäude eingerichtet waren, welcher/ welche dann dem Umbau von 1710 zum Opfer fielen.

Konstruktionen

Konstruktionsdetail:
  • Steinbau Mauerwerk
    • Bruchstein
  • Dachform
    • Satteldach
  • Dachgerüst, verstärkende Einbauten
    • Kehlbalken, Kreuzbänder, Sparrenstreben etc.
  • Dachgerüst Grundsystem
    • Sparrendach, l. geb. allgemein
Konstruktion/Material:
Das nachträglich eingebaute hölzerne Innengerüst besteht im Erdgeschoss aus einer in Querrichtung gespannten Balkenlage, der zwei Längsachsen als Zwischenauflager dienten. In der westlichen Längsachse lagert ein Unterzug auf drei Ständern mit Kopfschalen aber ohne Sattelholz. Er ist über dem mittleren Ständer gestoßen. Die östliche Längsachse als Wandachse aufgebaut, bestehend aus Schwelle, Ständern, Rähm und einer Kantholzfüllung, die jedoch nur im nördlichen Viertel erhalten geblieben ist, wogegen bis zur Südwand nur das Rähm geblieben ist, in dem wechselweise vernagelte und unvernagelte Zapfenlöcher die Lage der einstigen Ständer anzeigen.
Die neuen Deckenbalken wurden auf der Westseite in ältere oder neu geschaffene Löcher im Mauerwerk gesteckt, doch auf beiden Seiten war dies nicht möglich, weshalb man auf der Ostseite ein gemauertes Auflager vorgesehen hat.
Im Obergeschoss wurden die Mauerkronen durch Aufmauern offenbar um etwa 45 cm erhöht und zugleich die älteren Fensteröffnung auf der Westseite zugesetzt. Die Dachbalkenlage ist mittig im Dachwerk aufgehängt, sodass die gesamte Fläche stützenfrei gehalten werden konnte.

Das Dachgebälk liegt an beiden Längsseiten auf Mauerschwellen, dennoch wurde der Ostseite wiederum eine Vormauerung vorgesetzt, hier jedoch nur als Mauerpfeiler ohne verbindende Bögen. Die Vorlagen wurden zum Unterschieben einer zusätzlichen Schwelle genutzt, vermutlich aber erst im Rahmen späterer Reparaturen. Ein Wechsel im Dachgebälk auf der Westseite lässt einen Aufzugsschacht vermuten, hier sind alle Anschlüsse als Verzapfung ausgeführt, wie es nur im Rahmen des Aufrichtens ausgeführt werden konnte, sodass der Schacht auf die Bauzeit zurückgeführt werden kann.

Das Dachwerk ist als Sparrendach mit liegendem Stuhl im 1. Dachgeschoss und einem Bockgerüst mit Firsträhm im 2. Dachgeschoss aufgebaut. In die fünf innenliegenden Querbundachsen sind paarweise angeordnete Hängehölzer eingefügt, die einen Überzug tragen. Zur Überbrückung der Schwachstellen, wo sie Druckriegel und Kehlbalken überblatten, sind Verdickungen ausgeführt. Sie sind im 2. Dachgeschoss abgestrebt. In den Bundachsen ist der Dachbalken mittels eines langen Eisenbands zwischen den Hängehölzern und Querbolzen angehängt, während die übrigen Dachbalken mittels Bolzen mit Kopf befestigt sind. Nach Norden endet das Dachwerk an der Trennwand zum Kapellenraum und hatte dort auch nie eine Fortsetzung.
Südlich wurde eine komplexe Verschneidung zur L-förmigen Dachform geschaffen. Unter dem Eckgrat wurde eine flachere Stuhlstrebe platziert, die in Rücksicht auf ihre stärkere Belastung zentralaxial abgebunden wurde, und an der südlichen Schmalseite ein einseitig liegender Stuhl vorgesehen. Erst in der Flucht der westlichen Traufwand konnte eine zweifach liegende Bundachse ausgeführt werden. Dort sind die ansonsten verzapften Längsriegel mit den Stuhlstreben verschränkt, was offenbar dazu dienen sollte, sie an ein heute nicht mehr existierendes Dachwerk westlich davon anzubinden.
Der Bezugsachsenschnittpunkt der Abbundzeichensystematik liegt an der Südostecke, von wo aus die Binderquerachsen beider Ausrichtungen durch Zusatzzeichen in Form von Ausstichen durchgezählt worden sind.

Das Gewölbe des Kellerraums ist aus Bruchsteinen gemauert. Jeweils ein Fensterschacht steigt nach Süden und Westen auf, letzterer mündet direkt neben der Zugangstür des Erdgeschosses. Die Kelleranlage ist sehr befundarm und lässt – abgesehen von jüngeren Zwischenwänden – keine Veränderungen erkennen. Der Anlage nach zu urteilen dürfte er auf den Umbau 1710 zurückgehen.
